In industriële, commerciële en zelfs huishoudelijke elektriciteitsscenario's zijn CT-energiemeters het kerninstrument geworden voor energiebeheer vanwege hun zeer nauwkeurige meting, grote huidige metingen, intelligente monitoring en stabiliteit op lange termijn. De standaardisatie en aandacht voor detail in het installatieproces bepalen echter direct of de apparatuurprestaties kunnen worden gemaximaliseerd.

Dit artikel richt zich op 7 belangrijke stappen om u te leren hoe u CT -energiemeters efficiënt kunt installeren en debuggen, verborgen gevaren kunt voorkomen, de energie -efficiëntie kunt verbeteren en diep analyseert hoe hun technische voordelen kunnen worden omgezet in praktische waarde!

Stap 1: Kies het juiste fenotype - milieuaanpassing is de basis voor een efficiënte werking

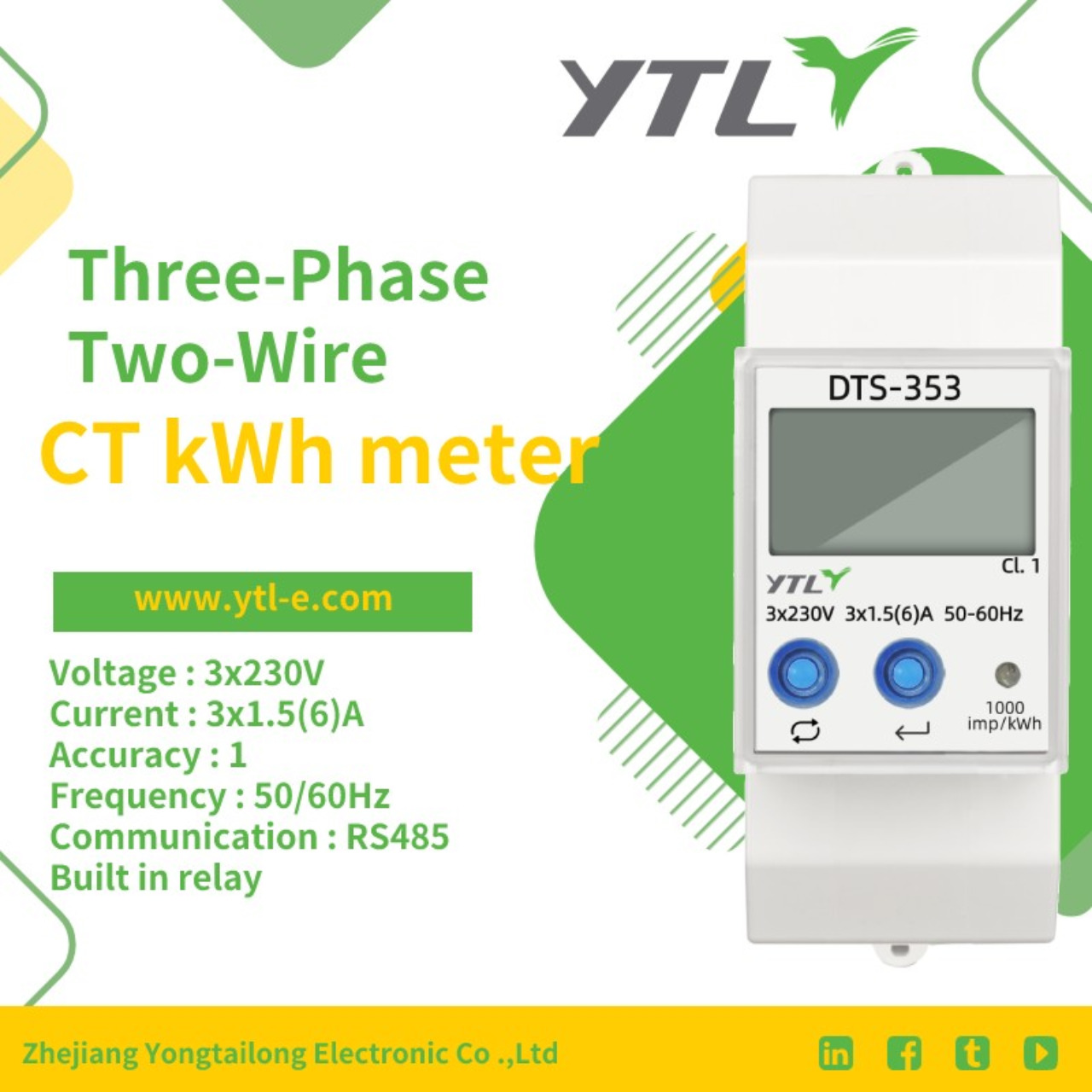

CT -energiemeters worden meestal op twee manieren geïnstalleerd: gesuspendeerd en op het spoor gemonteerd

Hangtype: Geschikt voor ruime distributiekasten of onafhankelijke wandinstallaties, met de voordelen van goede warmtedissipatieprestaties en eenvoudig onderhoud. Het wordt vaak gebruikt in industriële scenario's zoals fabrieken en onderstations.

Railtype: compact in grootte, kan direct worden ingebed in standaard 35 mm rails, geschikt voor slimme elektrische dozen of huishoudelijke distributiekasten met beperkte ruimte, waardoor de installatie -efficiëntie met meer dan 50%wordt verhoogd.

Stap 2: overeenkomen met de huidige transformatoren - de sleutel tot een foutenpercentage onder 0,5%

De selectie van huidige transformatoren (CT's) heeft direct invloed op de meetnauwkeurigheid en moet twee principes volgen:

Bereik matching: selecteer CT -specificaties op basis van de laadstroom op locatie. Wanneer de werkelijke piekstroom bijvoorbeeld 500A is, wordt het aanbevolen om een ​​600: 5A -transformator te gebruiken om meetvervorming veroorzaakt door overbelasting te voorkomen.

Nauwkeurigheidsniveau: CT met een precisie van 0,5 of hoger moet worden geselecteerd om gecoördineerde controle te garanderen met de fout van de energiemeter en de totale systeemnauwkeurigheid bereikt de standaard van 1.0 niveau.

Waarom de nadruk leggen op 0,5 niveau CT?

Als een lage precisietransformator wordt gebruikt, zelfs als de nauwkeurigheid van de energiemeter zelf hoog is, kan de algehele systeemfout nog groter zijn dan 2%, wat resulteert in een grote fout in de maandelijkse gemiddelde elektriciteitsrekening! Het zeer nauwkeurige CT-schema dat overeenkomt met de CT-energiemeter zorgt voor een precieze meting.

Stap 3: Ratio -instelling - De kernbewerking van het maken van gegevens "spreekt de waarheid"

Na het installeren van de CT is het noodzakelijk om de CT -transformatieverhouding in te voeren (zoals 600: 5a die overeenkomt met een transformatieverhouding van 120) op de parameterinterface van de energiemeter. Bedieningspunten:

Controleer de naamplaatjesinformatie: de transformatieverhouding moet consistent zijn met het CT -body -label om handmatige invoerfouten te voorkomen.

CT -meters hebben wachtwoordbeveiliging voor het instellen van de transformatieratio. Alleen wanneer het wachtwoord correct wordt ingevoerd, kan de transformatieratio worden ingesteld om te voorkomen dat ongeautoriseerd personeel fouten maakt.

Stap 4: Bedradingsspecificaties - Fasecorrespondentie bepaalt de systeembetrouwbaarheid

Bedradingsfouten kunnen de afwijking van de meet in milde gevallen en kortsluitingsrisico's in ernstige gevallen maken! Moet strikt volgen:

De spanning- en stroomfasen komen één op één overeen: de a-fase spanningslijn is verbonden met de A-fase CT en de B- en C-fasen zijn hetzelfde om fasewisering te voorkomen.

Draai de einddruk aan: gebruik een koppelschroevendraaier om ervoor te zorgen dat de terminale druk voldoet aan de standaard (meestal 0,5 ~ 0,8n · m), om te voorkomen dat slecht contact CT -open circuit veroorzaakt.

CT Energy Meter Safety Design:

Kleurcodebegeleiding: de bedradingsterminals gebruiken gele, groene en rode kleuren om de ABC -drie fasen te onderscheiden en het risico op verkeerde connectie te verminderen.

Stap 5: Communicatieconfiguratie - Verbind de "laatste mijl" van intelligent management

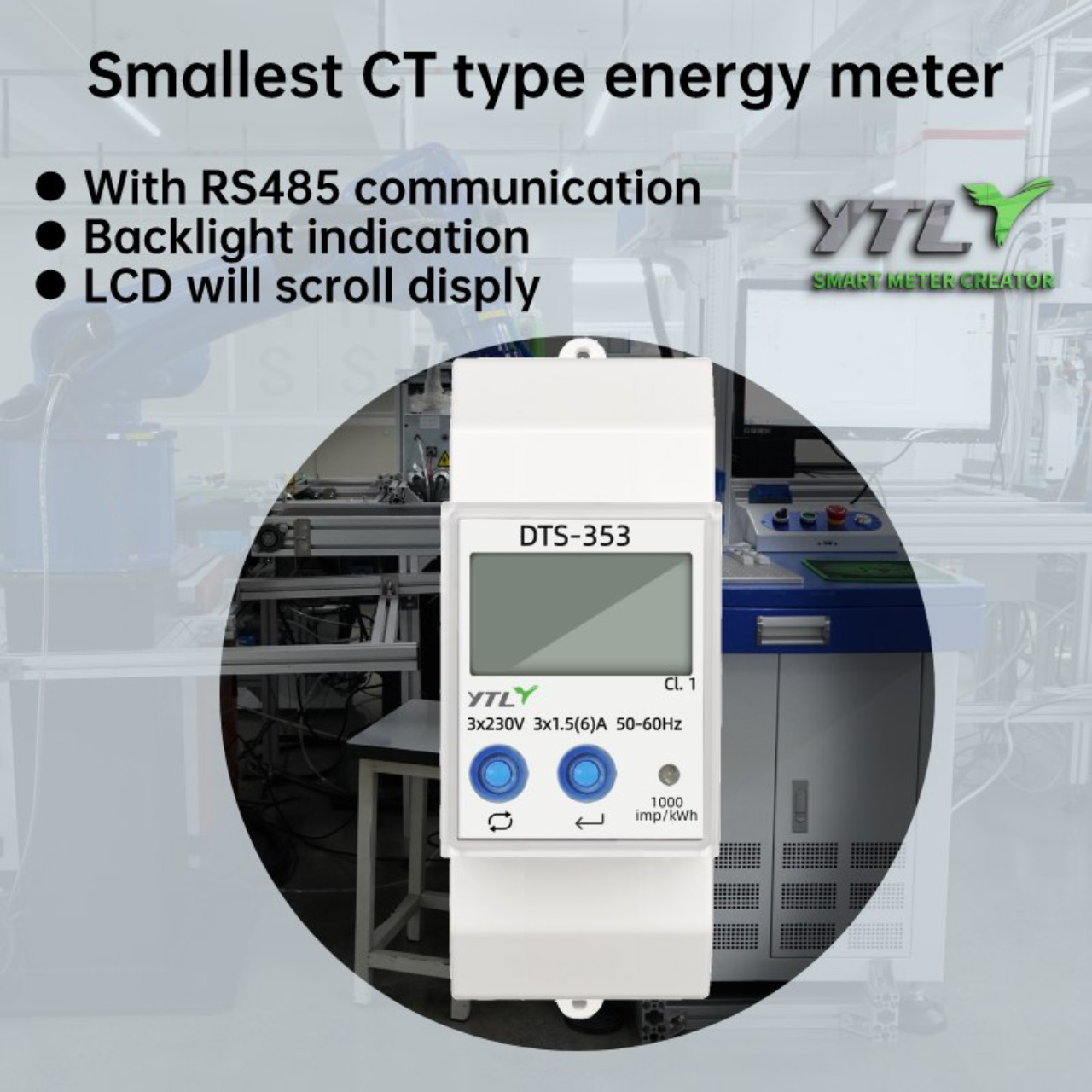

Een CT -energiemeter die RS485 -communicatie ondersteunt, vereist dat de volgende configuratie moet worden voltooid:

Bedradingsspecificatie: RS485 neemt afgeschermd gedraaid paar aan, met A/B -lijnsequentie consistent met de gastheer en 120 Ω terminalweerstanden worden geïnstalleerd aan beide uiteinden van de bus.

Protocol matching: Stel communicatieprotocollen in zoals Modbus RTU en DL/T645 om naadloze integratie met het bovenste computersysteem te garanderen.

Voordelen van CT -energiemeters in het internet der dingen:

Synchronisatie van de cloudgegevens: na verbinding met het energiebeheerplatform kunnen belangrijke indicatoren zoals elektriciteitsbelasting en vermogensfactor in realtime worden bekeken.

Lezing op afstand op afstand: genereer automatisch dagelijkse/maandelijkse/jaarlijkse elektriciteitsverbruikrapporten, waardoor 90% van de handmatige leeskosten wordt bespaard.

Stap 6: Veiligheidacceptatie - De ultieme verdedigingslijn voor het elimineren van verborgen gevaren

Voordat u aanspoort, is het noodzakelijk om drie controles uit te voeren:

Isolatietest: gebruik een 500V megohmmeter om de isolatieweerstand van het circuit te meten, zodat de waarde groter is dan 10m Ω.

Aardingsverificatie: PE -beschermingsdraadweerstand ≤ 4 Ω, om blikseminslag en lekrisico's te voorkomen.

Fase -verificatie: gebruik een fasedetector om te controleren of de spanning consistent is met de CT -polariteit.

Stap 7: Power on Debugging - Controleer de volledige functionele werking van het systeem

Bevestig na de macht aan het proces:

Basisfunctie: of het scherm normaal gesproken spanning, stroom, stroom en andere gegevens weergeeft.

Communicatietests: realtime gegevens worden door de bovenste computer of mobiele app gelezen om de stabiliteit van de communicatie te verifiëren.

Observatie van de meting: controleer of het pulsindicatorlicht van de CT -meter normaal knippert.

CT -energiemeters zijn niet alleen auditors van elektriciteitsrekeningen, maar ook de "slimme hersenen" voor ondernemingen om de kosten te verlagen en de efficiëntie te verhogen. Kies zeer nauwkeurige, onderhoudsvrij en sterke communicatie CT-energiemeters om de lange termijnwaarde in uw elektrische systeem te injecteren vanuit de stap van de installatie!
