In ons dagelijks leven is de overgrote meerderheid van de huishoudelijke apparaten voor hun werking afhankelijk van wisselstroom, dus de meest voorkomende elektriciteitsmeter die we tegenkomen is ook een wisselstroommeter. In een zich snel ontwikkelend technologisch veld speelt een ander type elektrische energie – gelijkstroom – echter een steeds crucialere rol. Het instrument dat specifiek wordt gebruikt voor het meten van elektrische DC-parameters is een DC-meter. Als professioneel meetinstrument, hoewel niet zo populair als AC-meters, is het een onmisbare kernapparatuur in specifieke industriële en technologische toepassingen. Simpel gezegd is een DC-meter een instrument dat verschillende elektrische parameters nauwkeurig kan meten, zoals spanning, stroom, vermogen en cumulatief energieverbruik in een DC-circuit. Het biedt cruciale gegevensondersteuning voor het nauwkeurige beheer van gelijkstroomelektriciteit.

Het fundamentele verschil tussen gelijkstroom en wisselstroom

Om te begrijpen waarom een DC-meter onafhankelijk moet bestaan, is het noodzakelijk om eerst de fundamentele verschillen tussen DC en AC te verduidelijken. Gelijkstroom wordt gekenmerkt door een constante stroomrichting die van een vaste positieve pool naar een negatieve pool vloeit, en de spanning ervan is relatief stabiel. We kunnen het ons voorstellen als een soepel stromende eenrichtingsrivier. De veelgebruikte droge batterijen en oplaadbare batterijen leveren een typische gelijkstroom. Aan de andere kant zullen de richting van wisselstroom en de grootte van de spanning in de loop van de tijd periodieke veranderingen ondergaan, fluctuerend als golven in een regelmatig patroon. Dit fundamentele verschil leidt tot aanzienlijke verschillen in de technische principes en instrumentconstructies die worden gebruikt om deze te meten. AC-meters kunnen niet rechtstreeks worden gebruikt om DC-parameters te meten, en omgekeerd. Daarom zijn er DC-meters ontstaan ​​die speciaal zijn ontworpen voor DC-circuits.

Het belangrijkste werkingsprincipe van een DC-meter: hoe u DC-elektriciteit kunt "vangen".

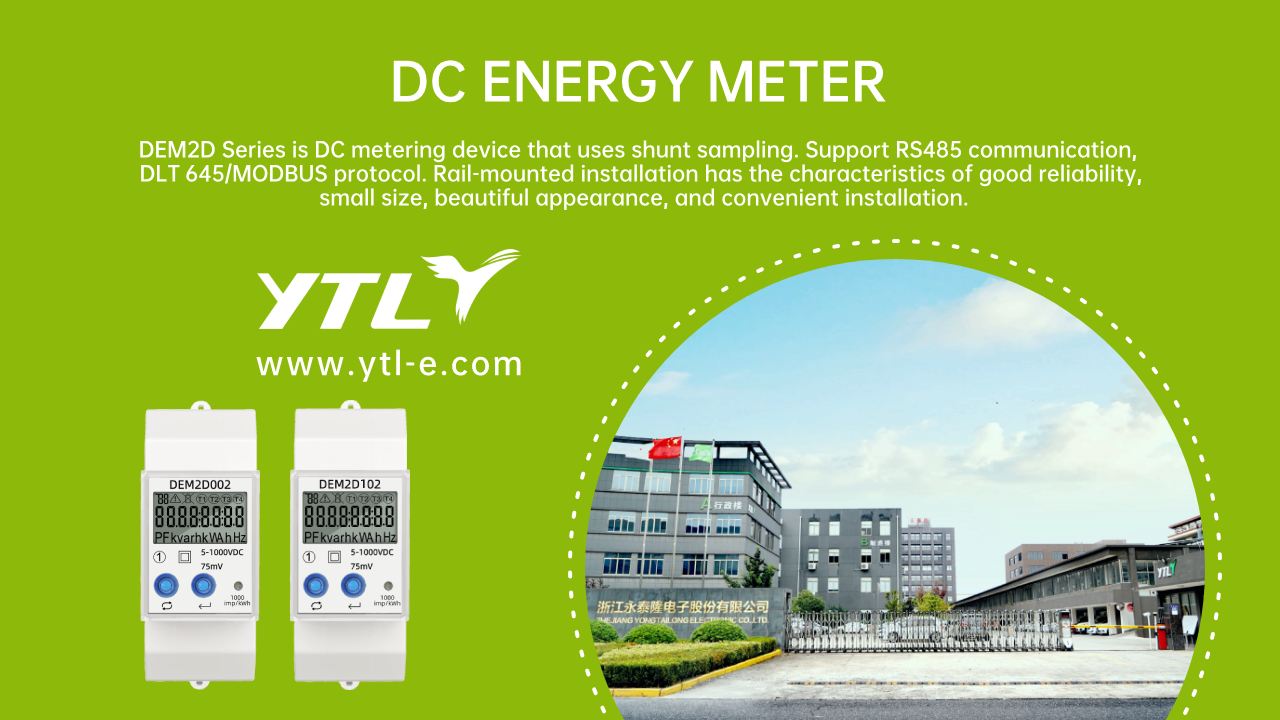

Een DC-meter kan de energie van DC-elektriciteit nauwkeurig "vastleggen" en kwantificeren, voornamelijk op basis van zijn kernmeettechnologie, waarvan de meest kritische de nauwkeurige meting van stroom is. Momenteel hanteren de reguliere intelligente DC-meters over het algemeen twee principes: de shuntmeetmethode en de Hall-effectmeetmethode. De shuntmethode is een klassieke en zeer nauwkeurige methode gebaseerd op de wet van Ohm, waarbij een lage weerstand (shuntweerstand genoemd) met een zeer nauwkeurige bekende weerstandswaarde in serie wordt geschakeld in het te testen circuit. Wanneer er een gelijkstroom door deze weerstand vloeit, wordt er volgens de wet van Ohm een ​​kleine spanningsval gegenereerd die evenredig is met de grootte van de stroom. Door deze precieze spanningsval te detecteren, kan het meetcircuit de stroomwaarde die door het circuit stroomt, omzetten. Deze methode heeft een eenvoudige structuur, relatief lage kosten en extreem hoge nauwkeurigheid, waardoor het de voorkeurskeuze is voor veel zeer nauwkeurige meetscenario's.

Een andere veelgebruikte techniek is de Hall-effectmeetmethode. De kern van deze methode is het gebruik van een halfgeleiderapparaat dat een "Hall-element" wordt genoemd. Het principe is dat wanneer een geleider of halfgeleider waar stroom doorheen vloeit, in een magnetisch veld loodrecht op de richting van de stroom wordt geplaatst, er aan beide kanten een spanningsverschil ontstaat dat evenredig is met de sterkte van het magnetische veld en de grootte van de stroom. Dit fenomeen wordt het Hall-effect genoemd. In een DC-meter wordt het door de gemeten stroom gegenereerde magnetische veld waargenomen door Hall-elementen en wordt een overeenkomstig elektrisch signaal afgegeven. Het grote voordeel van deze methode is dat er elektrische isolatie van het geteste circuit wordt bereikt, waardoor metingen kunnen worden uitgevoerd zonder directe aansluiting op het hoofdcircuit. Dit maakt het zeer veilig en heeft weinig circuitinterferentie bij het meten van grote stromen, vooral geschikt voor krachtige of complexe systemen die elektrische isolatie vereisen.
De belangrijkste toepassingen en toepassingsscenario's van DC-meters

Het toepassingsgebied van DC-meters is zeer gericht op scenario's waarin DC-elektriciteit de belangrijkste vorm van energie of stuursignaal is. Met de krachtige ontwikkeling van nieuwe energietechnologie en vermogenselektronicatechnologie wordt de status van DC-meters steeds prominenter. In fotovoltaïsche energieopwekkingssystemen genereren zonnepanelen gelijkstroom en worden DC-meters gebruikt om het gelijkstroomvermogen en de elektriciteit die door fotovoltaïsche arrays wordt gegenereerd nauwkeurig te meten. Ze zijn belangrijke apparatuur voor het evalueren van de systeemefficiëntie en het uitvoeren van energieboekhoudingen. Op het gebied van elektrische voertuigen en de bijbehorende laadstations is het laad- en ontlaadproces van stroombatterijen volledig een gelijkstroomproces. DC-meters zijn geïntegreerd in batterijbeheersystemen en laadapparatuur om de stroom, spanning en kracht van het laden en ontladen in realtime te bewaken, waardoor de veiligheid en levensduur van batterijen worden gegarandeerd.

Bovendien vormen back-upbatterijpakketten in communicatiebasisstations en datacentra de kern om een ​​ononderbroken stroomvoorziening te garanderen, en worden DC-meters gebruikt om de laad- en ontlaadstatus en de gezondheid van batterijen te controleren. Op het gebied van het spoorvervoer maken de tractie- en controlesystemen van elektrische locomotieven, metro's en andere voertuigen op grote schaal gebruik van gelijkstroom, en gelijkstroommeters zijn een belangrijk onderdeel van het garanderen van hun stabiele werking. Op dezelfde manier is bij industriële processen zoals elektrolyse en galvaniseren een nauwkeurige controle van de gelijkstroom vereist, en DC-meters bieden essentiële procesmonitoring en gegevensfeedback. Samenvattend kan de aanwezigheid van DC-meters worden gezien in bijna alle aspecten van de opwekking, opslag, consumptie en controle van gelijkstroom.

Hoe u een geschikte DC-meter kiest

Bij het kiezen van een DC-meter is het belangrijk om u op verschillende kernparameters te concentreren om ervoor te zorgen dat deze aan de meetvereisten voldoen. Ten eerste heeft het bereik betrekking op de maximale stroom- en spanningswaarden die een DC-meter kan meten. Het bereik van het geselecteerde instrument moet iets hoger zijn dan de maximale waarde die in het daadwerkelijke circuit kan voorkomen om een ​​veiligheidsmarge te laten. Het volgende is het nauwkeurigheidsniveau, dat de mate van meetnauwkeurigheid weergeeft. Verschillende toepassingsscenario's stellen verschillende eisen aan nauwkeurigheid. Er zijn bijvoorbeeld instrumenten met hoge precisie nodig voor energieafrekening, terwijl voor algemene monitoring kan worden gekozen voor conventionele nauwkeurigheid. Bovendien moeten signaaluitvoermethoden worden overwogen. Moderne intelligente DC-meters zijn meestal uitgerust met digitale communicatie-interfaces, die de overdracht van meetgegevens op afstand naar monitoringsystemen voor gecentraliseerd beheer en analyse mogelijk maken. Als u deze basisconcepten begrijpt, kunt u de meest geschikte keuze maken als u met verschillende DC-meters te maken krijgt.
