Met de snelle popularisering van elektrische voertuigen (EV’s) in de afgelopen jaren hebben DC-laadpalen (snellaadpalen), als de kritische infrastructuur voor snelle energieaanvulling, brede aandacht getrokken vanwege hun technische samenstelling en werkingsprincipes. Tot hun kerncomponenten behoren DC-energiemeters dienen als een onmisbaar meetapparaat en spelen een cruciale rol in het laadproces. Om te begrijpen waarom DC-laadpalen moeten worden uitgerust met speciale DC-energiemeters in plaats van conventionele AC-energiemeters, is een diepgaande analyse nodig vanuit meerdere perspectieven, waaronder laadprincipes, meetnauwkeurigheid en commerciële exploitatie.

1. Laadprincipes van AC-DC-conversie Bepaal het meetpunt

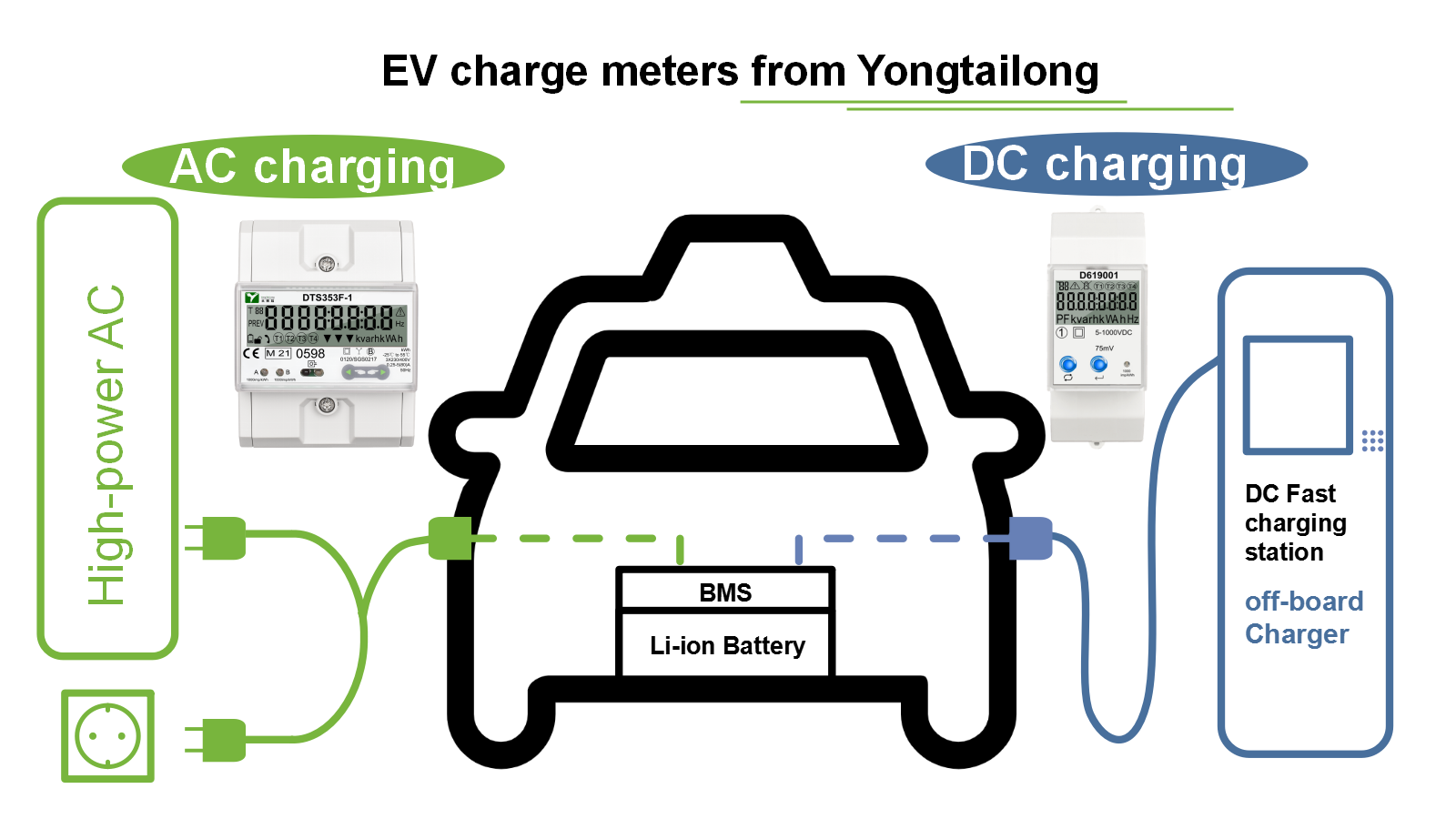

De fundamentele functie van een DC-laadpaal is het omzetten en verzenden van elektrische energie in verschillende vormen. De stroom die door het elektriciteitsnet aan de laadpaal wordt geleverd, is wisselstroom (AC), terwijl de EV-batterij gelijkstroom (DC) accepteert en opslaat. Daarom moet de interne structuur van de laadpaal eerst gebruik maken van AC/DC-conversie-eenheden zoals gelijkrichters en voedingsmodules om de ingevoerde AC om te zetten in DC die overeenkomt met de spannings- en stroomkarakteristieken van de batterij. Pas na dit conversieproces wordt de elektrische energie geleverd aan de laadinterface van de EV. Het gebruik van een AC-energiemeter voor het meten na deze conversie zou net zo fout zijn als het gebruik van een ruwwatermeter om het volume gezuiverd drinkwater na filtratie te meten.

DC-energiemeters worden in serie geschakeld in het DC-uitgangscircuit na de gelijkrichter en meten direct de omgezette DC-energie die op het punt staat in de batterij te worden opgeladen. Dit principe van "meten waar energie wordt verbruikt" zorgt voor consistentie tussen het gemeten object en de daadwerkelijk verbruikte energie, waardoor de fysieke basis wordt gelegd voor eerlijke meting.

2. Een dwingende vereiste voor het garanderen van eerlijke handelsregelingen en hoge nauwkeurigheid

Omdat het commerciële exploitatiefaciliteiten betreft, heeft de nauwkeurigheid van de energiemeetgegevens van laadpalen rechtstreekse gevolgen voor de economische belangen van zowel exploitanten als consumenten. DC-laden kent doorgaans een hoog vermogen, een korte oplaadduur en hoge eenmalige oplaadkosten, waardoor extreem strenge eisen worden gesteld aan de meetnauwkeurigheid.

DC-energiemeters zijn speciaal ontworpen en gekalibreerd voor het meten van DC-parameters. Ze kunnen de gelijkspanning en -stroom direct meten zonder extra conversie, waardoor het vermogen en het cumulatieve energieverbruik worden berekend en de meetfouten die door tussenliggende schakels worden geïntroduceerd, worden geminimaliseerd.

Bovendien wordt het laadproces van de EV dynamisch geregeld door het Battery Management System (BMS), wat resulteert in grote schommelingen in spanning en stroom (de stroom kan bijvoorbeeld variëren van enkele ampère tot honderden ampère). Professionele DC-energiemeters zijn ontworpen om aan deze eigenschap tegemoet te komen en vertrouwen op stroomsensoren met hoge lineariteit (zoals Hall-sensoren met gesloten lus of precisie-shunts) en snelle, uiterst nauwkeurige ADC's (analoog-naar-digitaal-converters) om te bereiken Uitstekend meetnauwkeurigheid over een breed dynamisch bereik. Het handhaven van de nauwkeurigheid tijdens het gehele laadproces – van druppelladen tot piekvermogenladen – is de belangrijkste technische garantie voor het opbouwen van consumentenvertrouwen en het voorkomen van schikkingsgeschillen. Dit is ook een universele vereiste die wordt gespecificeerd in mondiale metrologische regelgeving, met duidelijke normen uiteengezet in internationale normen zoals IEC 62053-41 voor statische elektriciteit. DC-energiemeters .

3. De gegevensbasis voor systeemmonitoring en intelligent beheer

Het operationele beheer van moderne DC-laadpalen is verder geëvolueerd dan de basislaadfuncties en is in de richting van intelligentie en netwerken geëvolueerd. In dit proces bieden DC-energiemeters veel meer dan alleen een meting van het eindenergieverbruik. Als precisiemeeteenheden kunnen ze in realtime belangrijke elektrische parameters aan de DC-zijde bewaken, waaronder uitgangsspanning, uitgangsstroom, momentaan vermogen en stroomkwaliteit (zoals rimpel).

Deze real-time data vormen het ‘sensorische systeem’ voor het intelligent beheren van laadpalen. Het platform voor operationeel beheer kan deze gegevens gebruiken om de stabiliteit van het laadproces te beoordelen, de nodige foutdiagnose uit te voeren en vroegtijdige waarschuwingen uit te voeren (bijvoorbeeld door beschermende uitschakelingen te activeren in geval van gedetecteerde overspanning of overstroom). Belangrijker nog is dat deze gegevens dienen als de cruciale basis voor het realiseren van een dynamische stroomverdeling tussen meerdere laadstations in een station, het optimaliseren van de laadcurves om de levensduur van de batterij te verlengen, het uitvoeren van verfijnde energie-efficiëntieanalyses en het voorbereiden van metingen in toekomstige Vehicle-to-Grid (V2G) bidirectionele energiestroomsystemen. Zonder de nauwkeurige DC-zijdegegevens die door DC-energiemeters worden geleverd, zouden laadpalen slechts functioneren als "black-box"-actuatoren, wat zou leiden tot aanzienlijke compromissen op het gebied van veiligheid, economische efficiëntie en intelligentieniveau.

Conclusie

De noodzaak van het gebruik DC-energiemeters in DC-laadpalen wordt mede bepaald door hun kernprincipe van AC-naar-DC-werking, de strenge eisen voor eerlijke handel en de diepgaande behoeften van intelligent operationeel management. DC-energiemeters fungeren niet alleen als de ‘standaardschaal’ voor eerlijk opladen, maar ook als ‘monitor’ om de veilige en stabiele werking van het systeem te garanderen, en nog belangrijker, als de ‘datahoeksteen’ die het toekomstige ecosysteem voor intelligent opladen ondersteunt. Met de vooruitgang van de snellaadtechnologie in de richting van ultrasnel opladen (>350 kW) en zelfs opladen op megawattniveau, zullen de nauwkeurige meting en hoge betrouwbaarheid van DC-energiemeters bij hogere vermogensniveaus en complexere bedrijfsomstandigheden steeds belangrijker en onvervangbaar worden.
